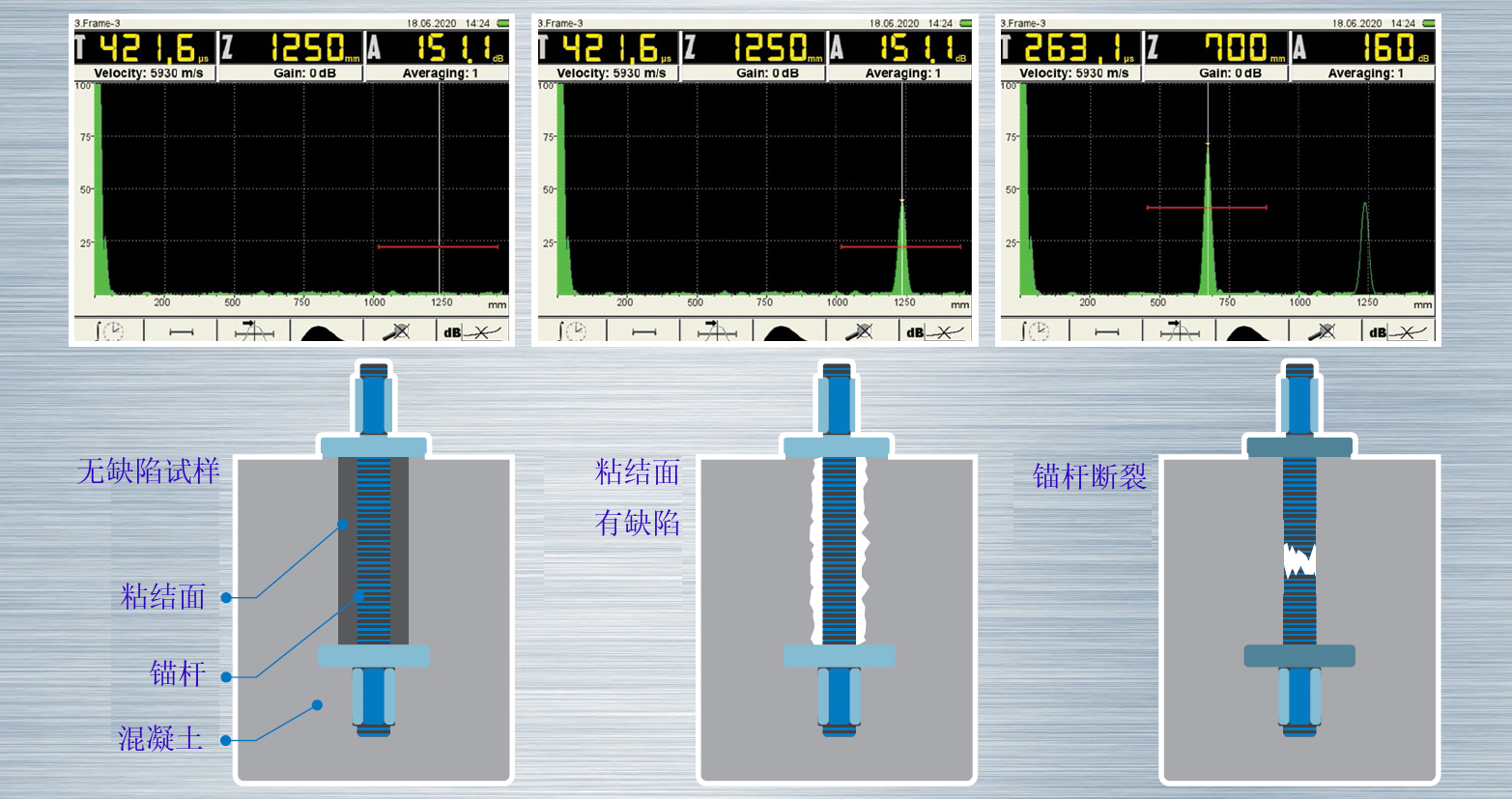

A1221 Anchor 錨桿質量檢測儀是一種低頻超聲波測試儀，用于現場評估混凝土錨桿的質量。
設計并適用于：
?錨桿斷裂探測
?殘余長度/部分評估
?粘結質量評估
應用特點：
?可評估的錨桿直徑：20-40mm
?未灌漿評估長度：高達8m
?評估長度低可達：0.3m
?混凝土中的可評估灌漿深度：高達1m
?巖石中的可評估灌漿深度：高達4m
技術規格
| 參數 | 數值 |
| 工作頻率范圍，kHz | 25-250 |
| 數據采集長度高達，μs | 4000 |
| 評估長度，m | 0.5-3 |
| 埋入錨桿的評估長度，m | 高達1 |
| 錨桿直徑范圍，mm | 20-40 |
| 材料聲速范圍，m/s | 500-15000 |
| 發射器輸出電壓，V | ±20, ±100, ±200 |
| 接收器脈沖形式 | 雙極曲流，0.5-5.0周期 |
| 脈沖重復率，Hz | 1-45 |
| 增益設置范圍，dB | 0-100，步距1 |
| DAC功能的可編程點數 | 24 |
| DAC功能的動態范圍，dB | 30 |
| 電源 | 內置電池 |
| 工作時間，h | 14 |
| 電池充電時間，h | 3 |
| 顯示器類型 | TFT (640 х 480) |
| 主機尺寸，mm | 260х156х43 |
| 主機重量，kg | 0.8 |
| 工作條件 | |
| 工作溫度，°С | -20～55°С |
| 相對濕度@35°С, %，Max值 | 0.8 |
標準配置
| 名稱 | 數量 |
| A1221錨桿質量測試儀電子單元 | 1 |
| AC 80-264V / DC 15V適配器 | 1 |
| USB 2.0電纜 USB-A至USB Micro-B | 1 |
| Lem00至Lem00電纜，2.25m | 1 |
| 便攜袋 | 1 |
| 軟蓋 | 1 |
| 儀器支架 | 1 |
| 硬質攜帶箱 | 1 |
| 低頻壓電傳感器S0205, 25 kHz | 1 |
| 低頻壓電傳感器S0206, 50kHz (選配) | |
| 低頻壓電傳感器S0208, 100 kHz (選配) | |
| 稀土礦試塊 | 1 |
| 超聲波耦合劑80ml | 1 |
